Menerapkan Operasi Logika Aritmatik

3.3 Menerapkan Operasi Logika Aritmatik (Half-Full Adder, Ripple Carry Adder)

Arithmatic Logic Unit (ALU)

Arithmatic Logical Unit (ALU), adalah salah satu bagian/komponen dalam sistem di dalam sistem komputer yang berfungsi melakukan operasi/perhitungan aritmatika dan logika (Contoh operasi aritmatika adalah operasi penjumlahan dan pengurangan, sedangkan contoh operasi logika adalah logika AND dan OR. ALU bekerja besama-sama memori, di mana hasil dari perhitungan di dalam ALU di simpan ke dalam memori.

Perhitungan dalam ALU menggunakan kode biner, yang merepresentasikan instruksi yang akan dieksekusi (opcode) dan data yang diolah (operand). ALU biasanya menggunakan sistem bilangan biner (two’s complement). ALU mendapat data dari register. Kemudian data tersebut diproses dan hasilnya akan disimpan dalam register tersendiri yaitu ALU.

Half Adder

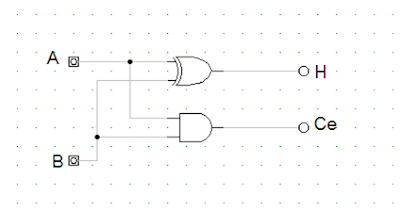

Half Adder adalah suatu rangkaian penjumlahan sistem bilangan biner yang paling sederhana. Rangkaian ini hanya dapat digunakan untuk operasi penjumlahan data bilangan biner sampai 1bit saja. Rangkaian Half Adder memiliki 2 terminal input untuk 2 variabel bilangan biner clan 2 terminal output, yaitu SUMMARY OUT (SUM) dan CARRY OUT (CARRY).

Full Adder

Full Adder dapat digunakan untuk menjumlahkan bilangan-bilangan biner yang lebih dari 1bit. Penjumlahan bilangan-bilangan biner sama halnya dengan penjumlahan bilangan decimal dimana hasil penjumlahan tersebut terbagi menjadi 2bagian, yaitu SUMMARY (SUM) dan CARRY, apabila hasil penjumlahan pada suatu tingkat atau kolom melebihi nilai maksimumnya maka output CARRY akan berada pada keadaan logika 1.

Ket :
1 = Benar
0 = Salah

Jika setiap elemen yang dihubungkan salah satu ada yang Benar/(1) maka pernyataan pada percobaan Rangakaian Full Adder ini menunjukan pernyataan Benar/(1).

Ripple Carry Adder

Rangkaian Ripple Adder adalah rangkaian yang dibentuk dari susunan Full Adder, maupun gabungan Half Adder dan Full Adder, sehingga membentuk rangkaian penjumlah lanjut, ingat, baik Full Adder maupun Half Adder berjalan dalam aritmatika binary per bit. Untuk menghasilkan penghitungan nibble (4 bit) atau byte (8 bit) dibutuhkan ripple Carry Adder.

Jika penyusun Ripple Carry Adder menggunakan Half Adder, maka dipastikan Half Adder berada pada posisi penjumlah pertama, karena tidak memiliki input carry. Carry out dari setiap siklus dijadikan sebagai Carry in siklus berikutnya.
